Un geste quotidien à risque révélé : un électricien ouvre une boîte de dérivation et découvre l’invisible. Sous la vis du domino, les brins de cuivre écrasés créent des points de résistance qui chauffent à chaque utilisation. Ce qui semblait anodin cache un danger réel de surchauffe, longtemps ignoré par bon nombre d’installateurs amateurs.
En bref :
- Les fils souples serrés sans embout s’écrasent inégalement sous la vis et provoquent des mauvais contacts
- La résistance créée génère une surchauffe progressive invisible dans la boîte de dérivation
- Les symptômes apparaissent tardivement : odeur de plastique, clignotement, disjonction
- L’embout de câblage solutionné le problème en quelques secondes par fil
- Les bornes automatiques évitent cette étape mais demandent un choix réfléchi
- Un diagnostic simple permet de vérifier la fiabilité d’une installation existante
Le piège invisible du serrage direct sur fils multibrins
Dénuder, insérer, visser. Le raccordement d’un fil dans un domino électrique paraît simple et évident. Aucune résistance, aucun signal d’alerte au moment de l’installation.
Pourtant, le comportement d’un fil souple diffère radicalement de celui d’un fil rigide. Là où ce dernier offre une âme monobloc en cuivre massif, le fil souple se compose de dizaines de brins minuscules regroupés dans la gaine isolante.

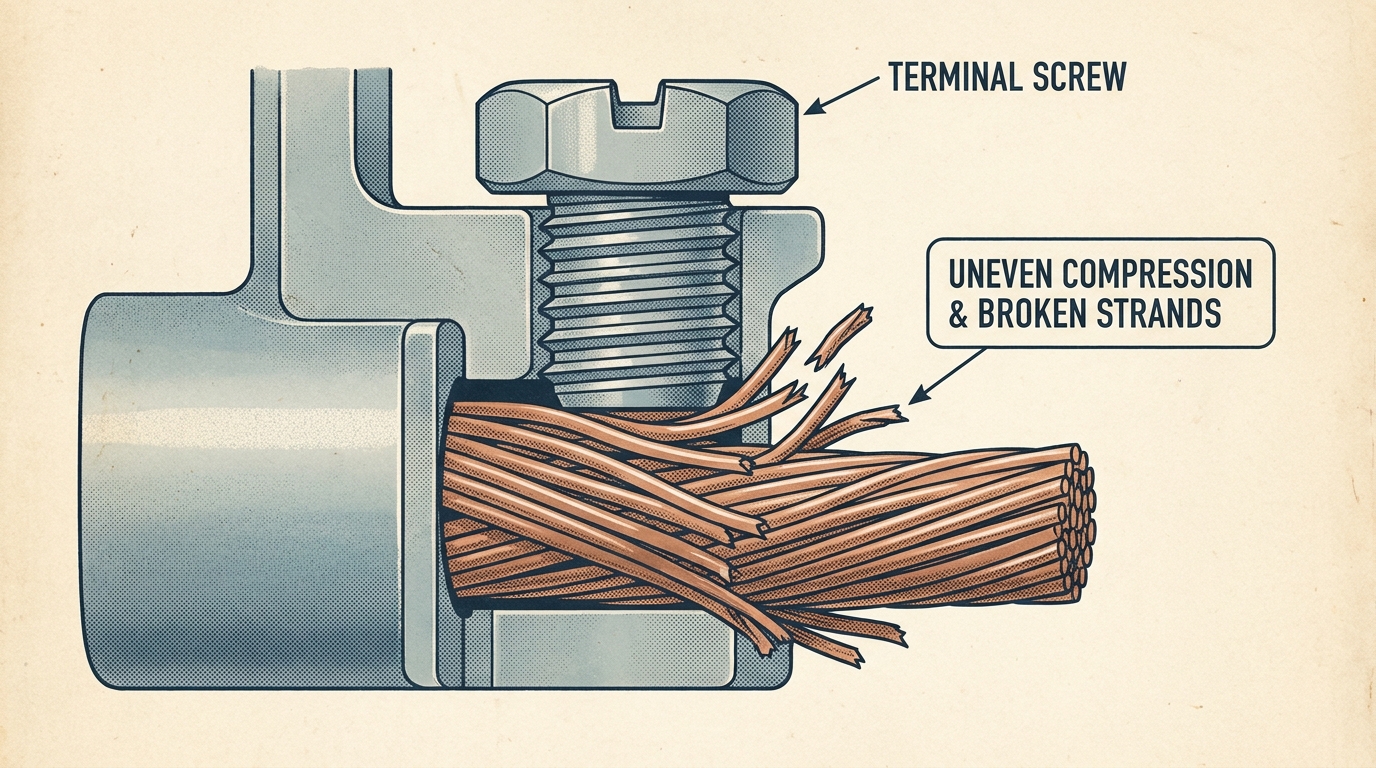

Au moment du serrage, ces brins cherchent individuellement leur place sous la lame métallique. Certains s’écrasent complètement, d’autres glissent sur le côté, quelques-uns finissent même sectionnés par la pression excessive. La surface de contact effective diminue considérablement, bien loin de la section nominale du conducteur.
Quand la mécanique révèle la défaillance
Un électricien témoigne avoir ouvert une installation banale dans un pavillon récent. À première vue, rien d’anormal. En tirant légèrement sur les conducteurs dans la boîte, un fil souple s’est libéré sans effort.

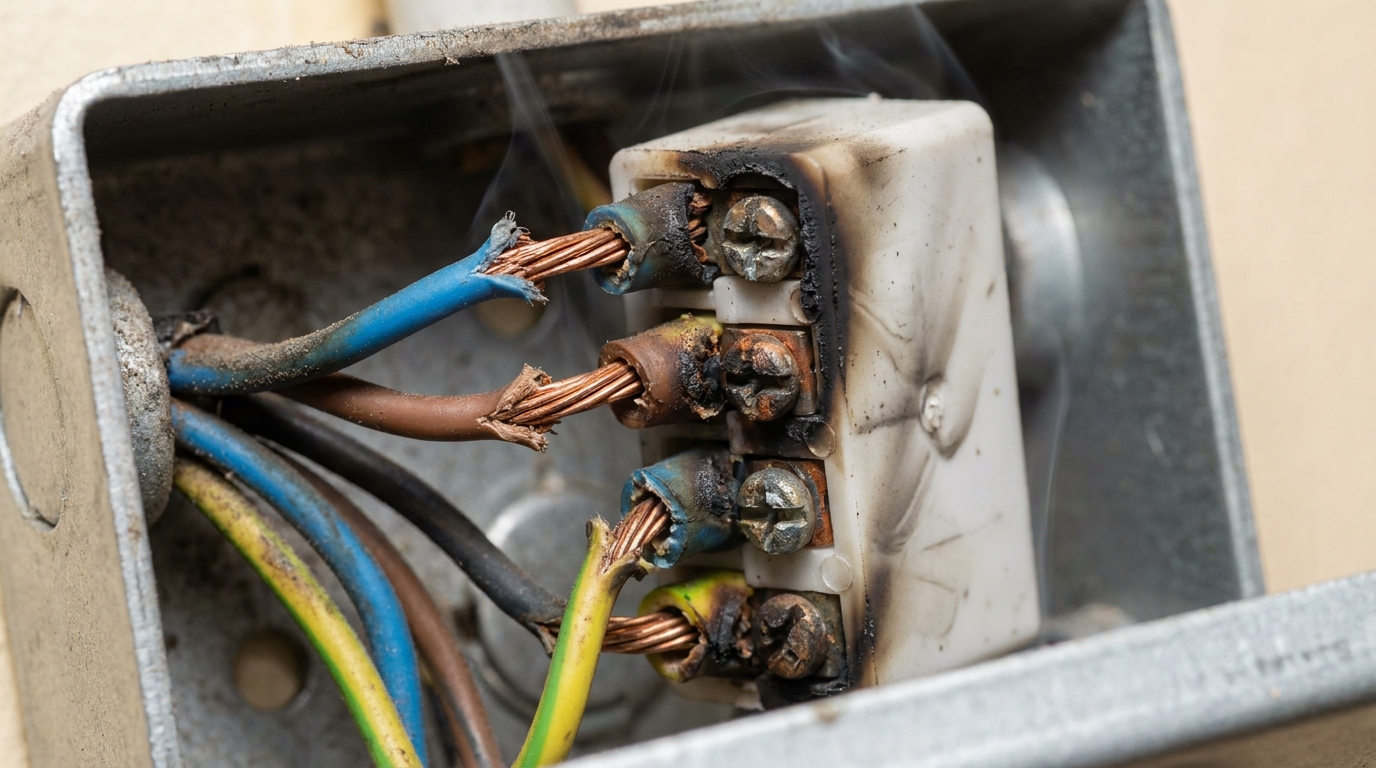

L’examen du domino a révélé des brins de cuivre oxydés, noircis par l’échauffement répété. Quelques fils sectionnés nets étaient restés coincés sous la vis. Le contact ne tenait finalement que sur trois ou quatre brins au lieu de la vingtaine initiale.
Cette installation avait fonctionné plusieurs mois sans incident visible. La charge était faible, un circuit d’éclairage LED. Mais chaque mise sous tension créait un point chaud localisé, amplifiant progressivement le phénomène d’oxydation des fils.
Le mécanisme silencieux de la surchauffe électrique
Lorsqu’une connexion électrique présente une résistance anormale, elle transforme une partie de l’énergie en chaleur par effet Joule. Ce principe physique fondamental s’applique à toute jonction imparfaite.
Sur un fil correctement dimensionné et bien raccordé, cet échauffement reste négligeable. Mais dès qu’un mauvais contact apparaît, la densité de courant explose localement. Les quelques brins restants portent alors une charge prévue pour vingt ou trente brins.
Le point de résistance chauffe à chaque sollicitation. Sur un circuit utilisé quotidiennement, ces cycles thermiques accumulent leurs effets. Le plastique du domino ramollit, l’isolant des conducteurs durcit, le cuivre s’oxyde davantage encore.
| Type de défaillance | Symptôme observé | Délai d’apparition |
|---|---|---|
| Serrage insuffisant | Clignotement intermittent | 3 à 6 mois |
| Brins sectionnés | Odeur de plastique chaud | 1 à 4 mois |
| Surcharge de la borne | Disjonction répétée du différentiel | Variable selon intensité |
| Oxydation avancée | Perte totale du contact | 6 à 18 mois |
Les circuits particulièrement exposés au risque incendie
Les installations d’éclairage concentrent la majorité des problèmes. Les luminaires utilisent souvent des câbles souples pour leur branchement, notamment dans les faux plafonds ou derrière les cloisons.

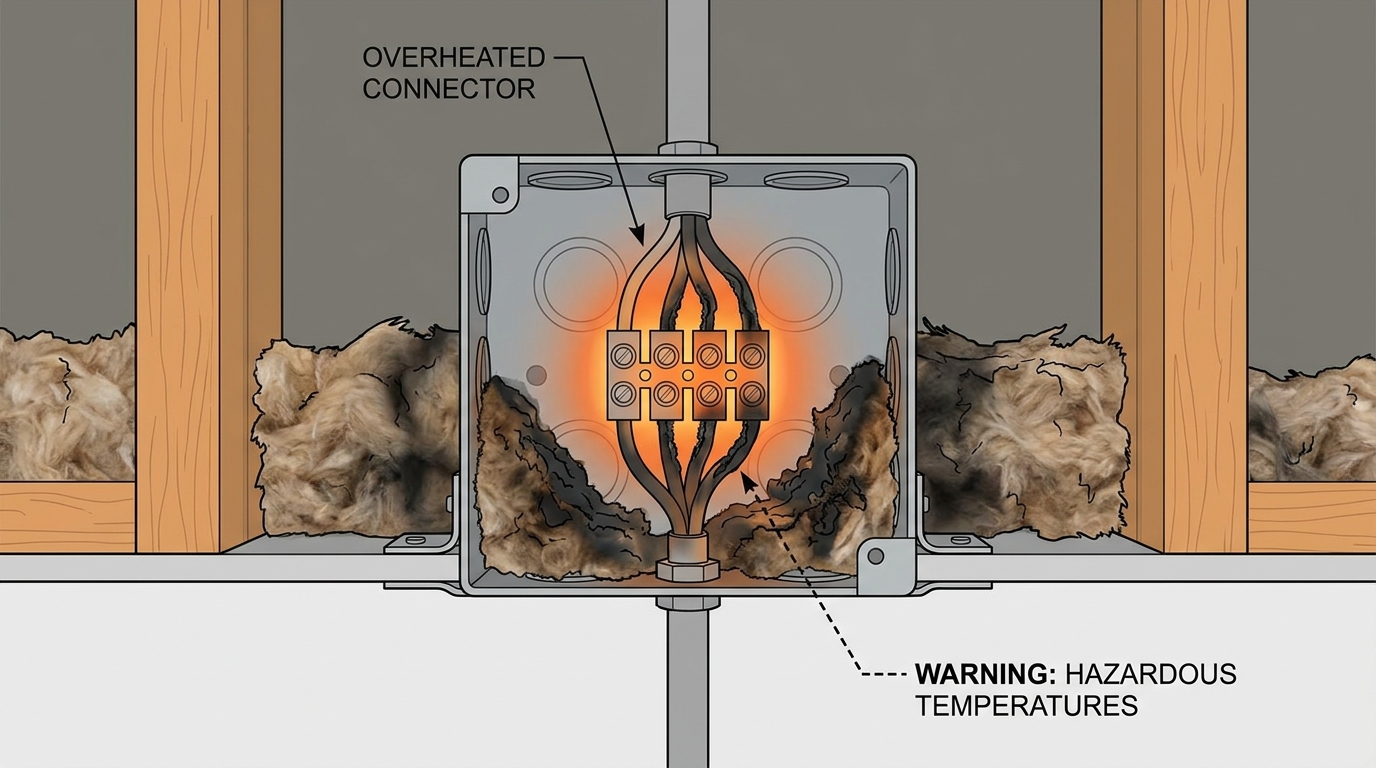

Le risque incendie s’accroît lorsque la boîte de dérivation se trouve noyée dans l’isolant thermique. La chaleur ne peut alors plus se dissiper naturellement, amplifiant l’échauffement du domino défaillant.
Un autre facteur aggravant concerne les circuits sollicités sur de longues périodes. Un couloir dont la lumière reste allumée dix heures par jour génère davantage de cycles thermiques qu’un placard ouvert deux minutes.
L’embout de câblage transforme le fil souple en conducteur homogène
La solution existe depuis des décennies dans les armoires industrielles et les ateliers professionnels. L’embout de câblage, aussi appelé manchon à sertir, regroupe tous les brins en un bloc métallique compact.
Son principe repose sur une compression uniforme. La pince à sertir écrase le tube métallique sur toute sa circonférence, emprisonnant définitivement les brins dans une matrice solide. Une collerette isolante protège la jonction entre le câble et l’embout.
Le résultat transforme radicalement le comportement mécanique du conducteur. La vis du domino serre désormais une surface unique, exactement comme sur un fil rigide monobrin. Plus de dispersion, plus de brins perdus, plus d’écrasement inégal.
Mise en œuvre rapide pour un gain de sécurité électrique maximal
La pose d’un embout demande moins de temps qu’un dénudage soigné. Dénuder sur 10 millimètres, glisser l’embout jusqu’à la gaine, insérer dans la pince à sertir, presser jusqu’au déclic de l’outil.
Pour un circuit complet comprenant phase, neutre et terre sur plusieurs boîtes, comptez cinq minutes supplémentaires au total. L’investissement dans une pince à sertir correcte reste modéré, autour de trente à quarante euros pour un modèle fiable.
Les embouts se déclinent par section, depuis 0,5 mm² jusqu’aux gros câbles de 10 mm² et au-delà. Le code couleur de la collerette permet d’identifier immédiatement la section correspondante lors de la vérification ultérieure.
- Embout blanc ou gris : section 0,5 à 0,75 mm²
- Embout bleu : section 1,5 mm²
- Embout noir : section 2,5 mm²
- Embout rouge : section 4 mm²
- Embout jaune : section 6 mm²
Bornes automatiques versus dominos vissés : choisir selon le contexte
Le domino électrique traditionnel conserve sa légitimité dans certaines configurations. Sur des fils rigides de forte section, dans des boîtes facilement accessibles pour maintenance, le système vissé offre robustesse et fiabilité.
Mais sur les circuits modernes où dominent les fils souples, les bornes à ressort présentent des avantages concrets. Elles acceptent directement les conducteurs multibrins sans préparation particulière, grâce à une lame élastique qui répartit la pression uniformément.
Les connecteurs rapides type Wago ou équivalents compensent mécaniquement les variations dimensionnelles. Le ressort maintient une force constante indépendamment des dilatations thermiques ou des tassements dans le temps.
Quand privilégier chaque solution de raccordement
Pour une rallonge temporaire ou un montage d’essai, les bornes rapides simplifient l’intervention. L’absence d’outil spécifique permet de travailler rapidement, tout en conservant la possibilité de modifier le câblage sans altérer les conducteurs.
Dans une installation définitive intégrée au bâti, le domino équipé d’embouts de câblage rivalise en fiabilité. Le serrage mécanique résiste mieux aux vibrations dans les environnements industriels ou près d’équipements motorisés.
Le choix dépend également du nombre de circuits à raccorder. Une boîte regroupant six départs bénéficiera de la compacité des bornes automatiques, tandis qu’une simple jonction deux fils tolère parfaitement un domino classique bien dimensionné.
Les erreurs courantes qui multiplient le danger de surchauffe
Forcer plusieurs conducteurs dans une seule alvéole constitue la première source de problème. Même si le diamètre semble permettre l’insertion, la surface de contact individuelle chute drastiquement dès qu’on dépasse deux fils par borne.

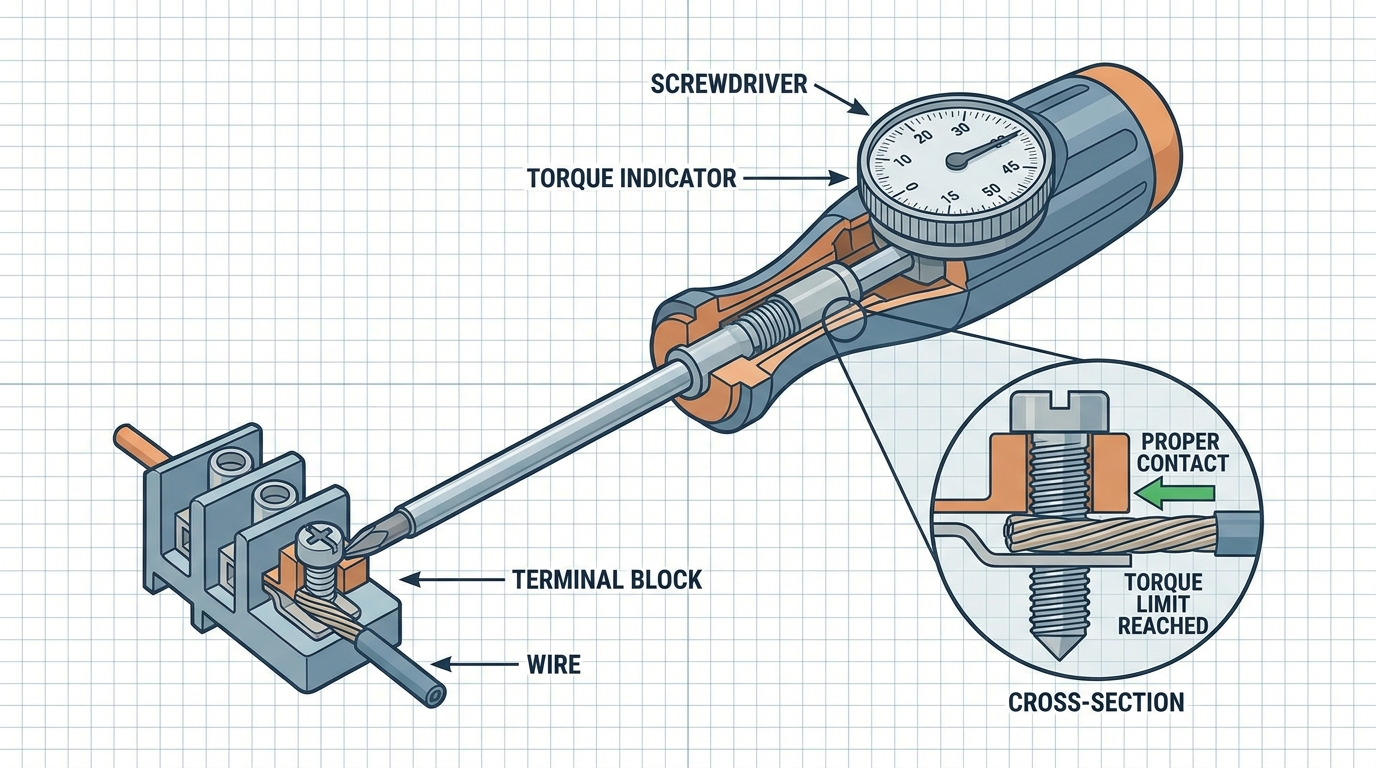

Le couple de serrage joue un rôle déterminant mais souvent négligé. Une vis trop serrée sectionne les brins d’un fil souple, craquèle l’isolant, peut même déformer le boîtier du domino. À l’inverse, un serrage insuffisant laisse le conducteur mobile dans son logement.
Pour les sections courantes de 1,5 à 2,5 mm², un couple compris entre 0,5 et 0,8 Newton-mètre offre le bon compromis. En pratique, cela correspond à un serrage ferme au tournevis sans forcer exagérément, environ un demi-tour après le contact de la vis sur le conducteur.
Dimensionnement et protection mécanique des boîtes de dérivation
Une boîte sous-dimensionnée contraint les fils dans des courbures trop serrées. Le rayon de pliage minimal d’un câble équivaut généralement à huit fois son diamètre extérieur. En deçà, les contraintes mécaniques fragilisent les âmes conductrices.
L’absence de protection mécanique expose les raccordements aux chocs, aux écrasements, aux perforations accidentelles. Une boîte de dérivation encastrée dans une cloison légère devrait toujours comporter un indice de protection adapté à son environnement.
Dans les combles, greniers ou vides sanitaires, privilégiez les boîtiers étanches à la poussière. L’infiltration de particules conductrices peut créer des ponts entre bornes, augmentant le risque de court-circuit ou d’arc électrique.
Vérifier une installation existante sans démontage complet
Le diagnostic d’une installation en place commence par une inspection visuelle de la boîte de dérivation. Toute trace de noircissement du plastique, de déformation du boîtier ou d’odeur caractéristique signale un échauffement passé ou actuel.
Après mise hors tension au disjoncteur et vérification d’absence de tension avec un testeur, un léger test de traction sur chaque fil révèle les serrages défaillants. Un conducteur correctement maintenu ne doit pas bouger sous une force modérée d’environ cinq newtons.
La présence de cuivre oxydé aux extrémités des fils dénonce des cycles thermiques répétés. Cette oxydation noirâtre ou verdâtre augmente la résistance de contact et entretient le phénomène d’échauffement. Recouper les extrémités oxydées s’impose avant tout nouveau raccordement.
Que faire face à une anomalie détectée
Une connexion électrique suspecte nécessite une intervention immédiate. Coupez le circuit concerné au tableau, retirez les fils du domino défaillant, vérifiez l’intégrité de chaque conducteur sur quinze centimètres au moins.
Si les brins sont sectionnés ou fortement oxydés, recoupez jusqu’à retrouver du cuivre sain et brillant. Équipez systématiquement les fils souples d’embouts de câblage avant le nouveau raccordement, ou remplacez l’ensemble par des bornes automatiques adaptées.
Pour une installation complète présentant plusieurs points douteux, envisagez une mise aux normes globale. Le coût d’une intervention préventive reste sans commune mesure avec les conséquences matérielles et humaines d’un départ de feu électrique.
Le prix d’un sachet de cent embouts de câblage dépasse rarement quinze euros. Une pince à sertir correcte coûte entre trente et soixante euros selon les marques. Ces montants deviennent dérisoires comparés au coût d’une rénovation après sinistre ou au remplacement d’équipements endommagés.
La sécurité électrique domestique repose autant sur le choix des composants que sur la qualité de leur mise en œuvre. Un geste simple, répété à chaque raccordement, transforme radicalement la fiabilité d’une installation pour les décennies à venir.
